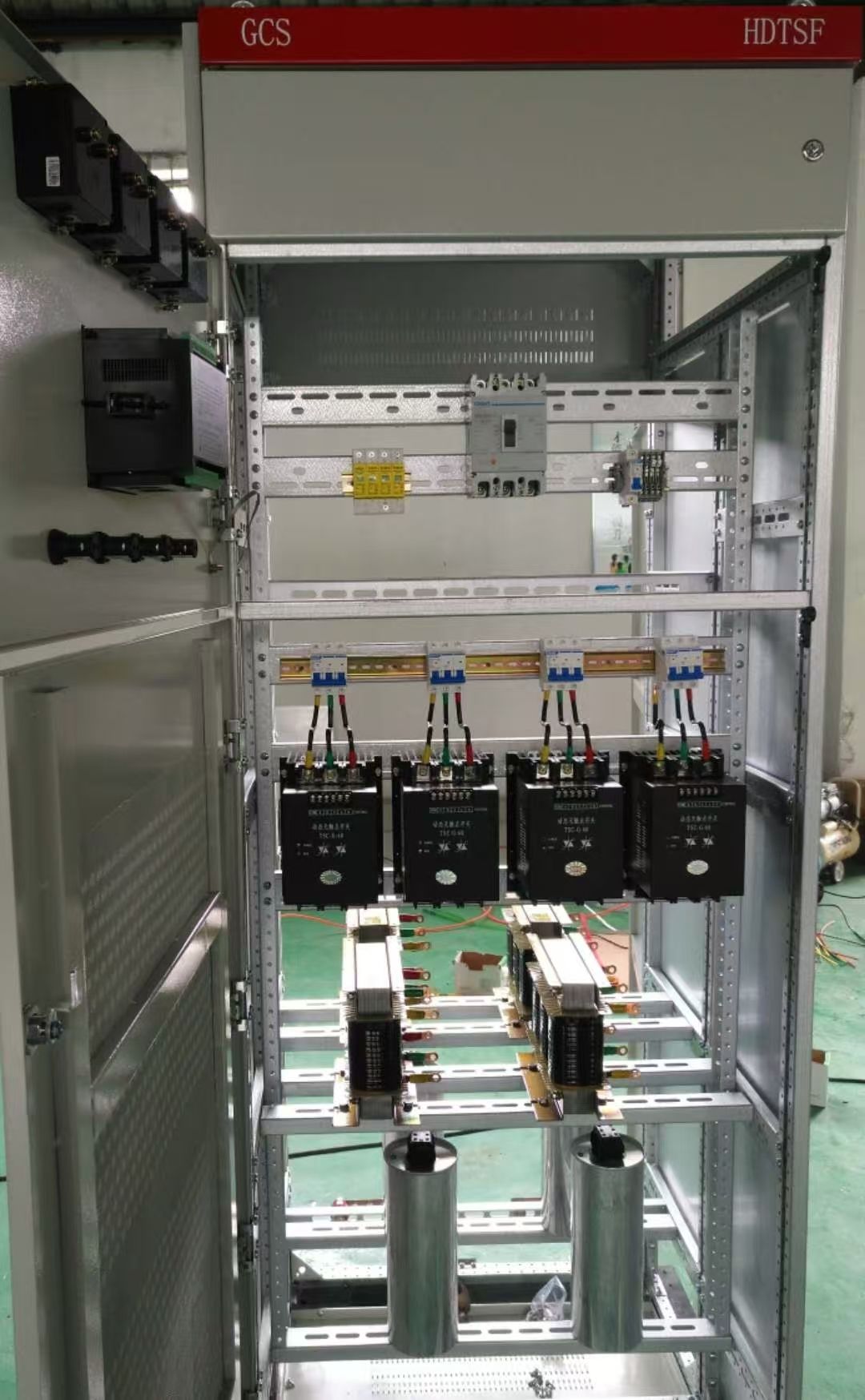

恒电电气工业项目专用电抗器共补CKSG0.48-30K-7%

八、电抗器投入运行前的检查和试验

1、投运前需检查电抗器线圈及引线连接，有无损坏或松动;

2、检查电抗器外壳和铁芯是否永久性接地;

3、检查铁芯、线圈上面是否有异物，气道是否有灰尘及异物;

4、运行前应用压缩空气将电抗器线圈、铁芯及气道刷干净;

5、投运前的产品试验

5-1铁芯绝缘电阻测试:

使电抗器铁芯暂时脱离上夹件(测量结束后恢复原状)，用500V兆欧表测量(相对

温度≤85%)铁芯-夹件及地≥2MΩ;

5-2测量线圈的绝缘电阻测试(温度10℃-40℃，相对湿度≤85%)，用2500V兆欧表测

量绕组对地绝缘电阻，应≥300MΩ;

5-3 直流电阻的测量;

5-4 外施工频耐压的试验，试验电压按出厂试验电压值的85%，历时60秒钟。

九、电抗器维护

1、对电抗器进行维护时，应遵守安全规程，必须把电抗器与系统断开;

2、电抗器的维护工作主要是除尘，尤其是除掉气道中间的灰尘污垢，以防在碍冷却的效

果和降低绝缘性能。操作人员可按下列顺序进行维护;

2.1对线圈、引线及温控装置、风机进行全面的外观检查;

2.2可用吸尘器、干燥的压缩空气进行除尘。绝缘子、端子板及其它绝缘零件的表面，应

用干布擦净;

2.3 按常规测量绝缘电阻，并记录数值;

2.4检查电力线路的联结是否紧固，避免因接头松驰而引起导体过热而发生事故;
