恒电高压无功补偿SVG 户外 1.5M 电压10KVHDSVG/1.5M/10KV

高压静止无功发生器HDSVG

High VoltageStatic Var Generator

Heverdin系列高压静止无功发生器(HDSVG)

，不仅可以自动补偿无功，还可以同时动态滤除谐波

，保障电力系统稳定、高效、优质地运行。

HDSVG 高压动态滤波补偿装置以多片DSP 和

FPGA 为控制核心，采用瞬时无功理论控制技术、

FFT 快速谐波计算技术、大功率IGBT驱动技术，以高

可靠性、易操作、高性能为设计目标，能够快速连续

地提供容性或感性无功功率，实现恒考核点无功功率

、恒考核点电压和恒考核点功率因数，以及综合补偿

等多种控制模式。

在输配电网中，新能源的大量接入，大容量的电力电子设备等非线性负荷和冲击负荷的广

泛应用，带来了严重的电能质量问题，使用HDSVG高压动态滤波补偿装置，可以显著地改

善负荷与公共电网连接点处的电能质量，例如提高功率因数、克服三相不平衡、消除电压闪变

和电压波动、抑止谐波污染等。

工作原理

在交流电路中，电压和电流的相位有三种

情况，当负载呈现纯电阻特性时，电压和电流

相位相同;当负载呈现电感特性时，电压相位

超前电流相位;当负载呈现电容特性时，电压

相位滞后电流相位。HDSVG高压动态无功补偿

装置基本原理就是将可控H桥电路通过电抗器

并联到电网上，适当调节桥式电路输出电压的

幅值和相位，或者直接控制其输出电流，使该

电路吸收或者发出满足电网需求100000小足球

的无功电流，实现动态无功补偿的目的.

恒电品质，智控未来

性能特点Technical characteristics

HD5VG采用现代电力电子、自动化、微电子及网络通讯等技术，采用先进的瞬时无功功率理论和基

于同步坐标变换的功率解稱算法，以设定的无功性质及大小、功率因数、电网电压等为控制目标运行。

动态的跟踪电网电能质量变化调节无功输出，并能实现曲线设定运行，提升电网质量。

易操作、高性能、高可靠性的HDSVG为满足用户对提高输配电电网的功率因数、治理谐波、补偿

负序电流的迫切需求做出租应设计，具有以下特点:

模块化设计，安装、维护简单，设定简便。

现场调试简便，具备PT、CT接线自动分析功能。

动态响应速度快，响应时间≤5ms。

●输出电流谐波(THD)≤3%。

多种运行模式满足用户需求，运行模式有:恒装置无功功率模式、恒考核点无功功率模式

、但考核点功率因数模式、恒考核点电压模式、负载补偿模式，运行模式和日标值可实时更改。

实时眼踪负荷变化，动态连续平滑补偿无功功率，提高系统功率因数，实时治理谐波，补偿负序

电流，提高电网供电质量。

抑制电压闪查，改善电压质量，稳定系统电压。

HDSVG电路参数精心设计，发热量小，效率高，运行成本低

设备结构紧凑，占地面积小。

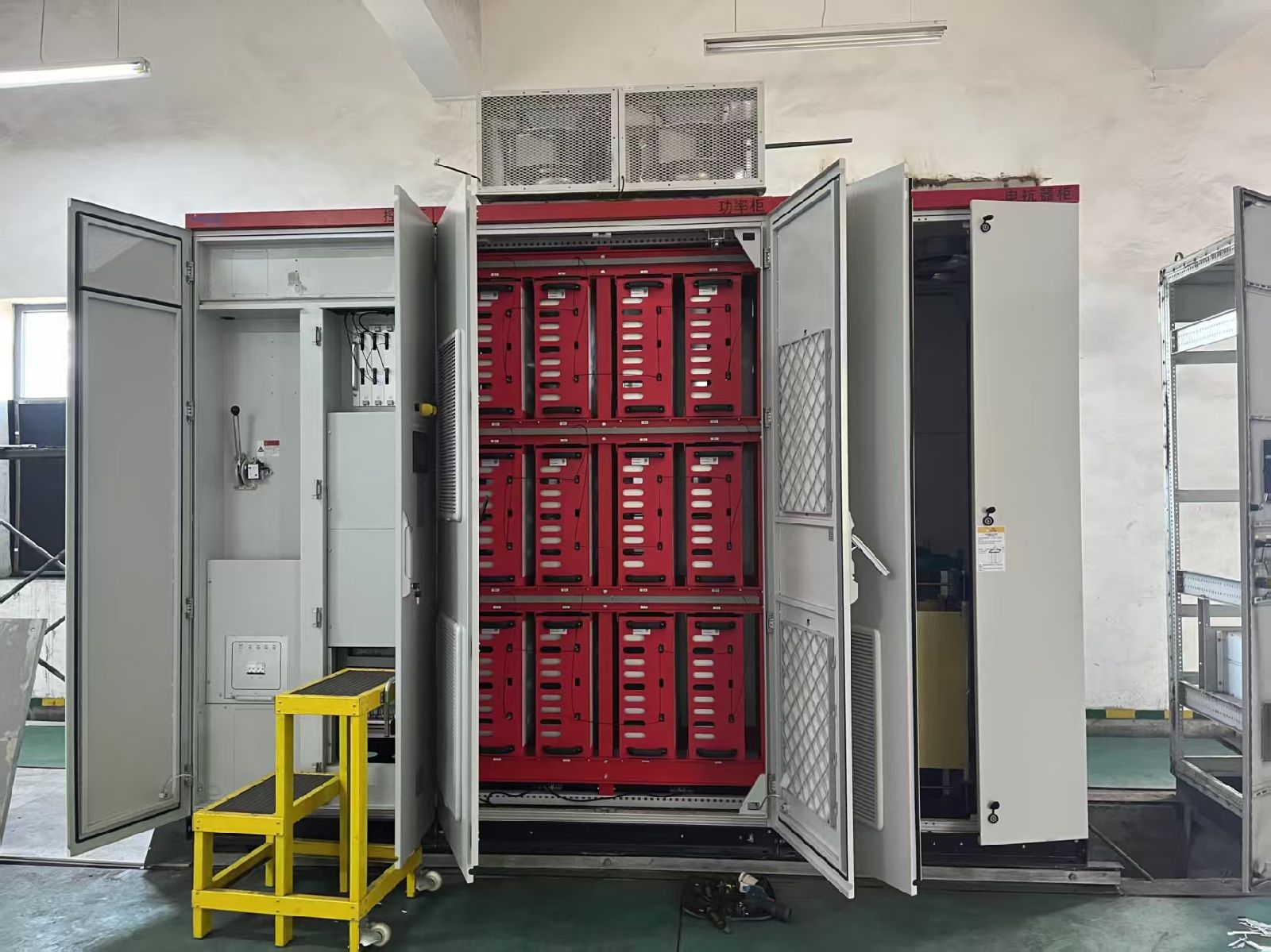

主电路采用IGBT组成的H桥功率单元链式串联结构，每相由多个相同功率单元组成，整机输出由

PWM波形叠加而成的阶梯波，逼近正弦，经输出电机滤波后正弦度良好。

HDSVG采用冗余性设计和模块化设计，满足系统高可靠性的需求。

保护功能齐全，具有过压、欠压、过流、单元过热、不均压等保护，并能实现政障瞬间的波形录

制，便于确定故障点，易维护，运行可靠性高。

人机界面友好显示，对外通讯提供了RS4B5等接口，采用标准Modbui通讯协议。除具有实时数

字量及模拟量的显示，运行历史事件记录、历史曲线记录查询、单元状态监控、系统信息查询、历史故

障查询等功能外，还具有上电系统自检、一键开停机、分时控制、示波器(AD通道强制录波)、故障

瞬间电压/电流波形记录等特色功能。

HDSVG设计包含与FC配合使用的接口，实现定补和动补的有效结合，为用户提供更经济，更风

活的补偿方案。

投切时无暂态冲击，无合闸涌流，无电弧重燃，无需放电即可再投。

与系统连接时，不需要考虑交流系统相序，连接方便。

可并联安装，极易扩展容量。多台HD5VG可并机运行，通讯速度快，能够完好的满足实时补偿

的要求。

使用环境条件:

环境温度:-40℃-45℃

海拔高度:3500米以下

污秽等级:11级

环境

安装位置:户内/户外

注:水冷5VG可适用于多风沙、高海拔、高凝露、高盐雾腐蚀性的恶劣
