一、产品概述

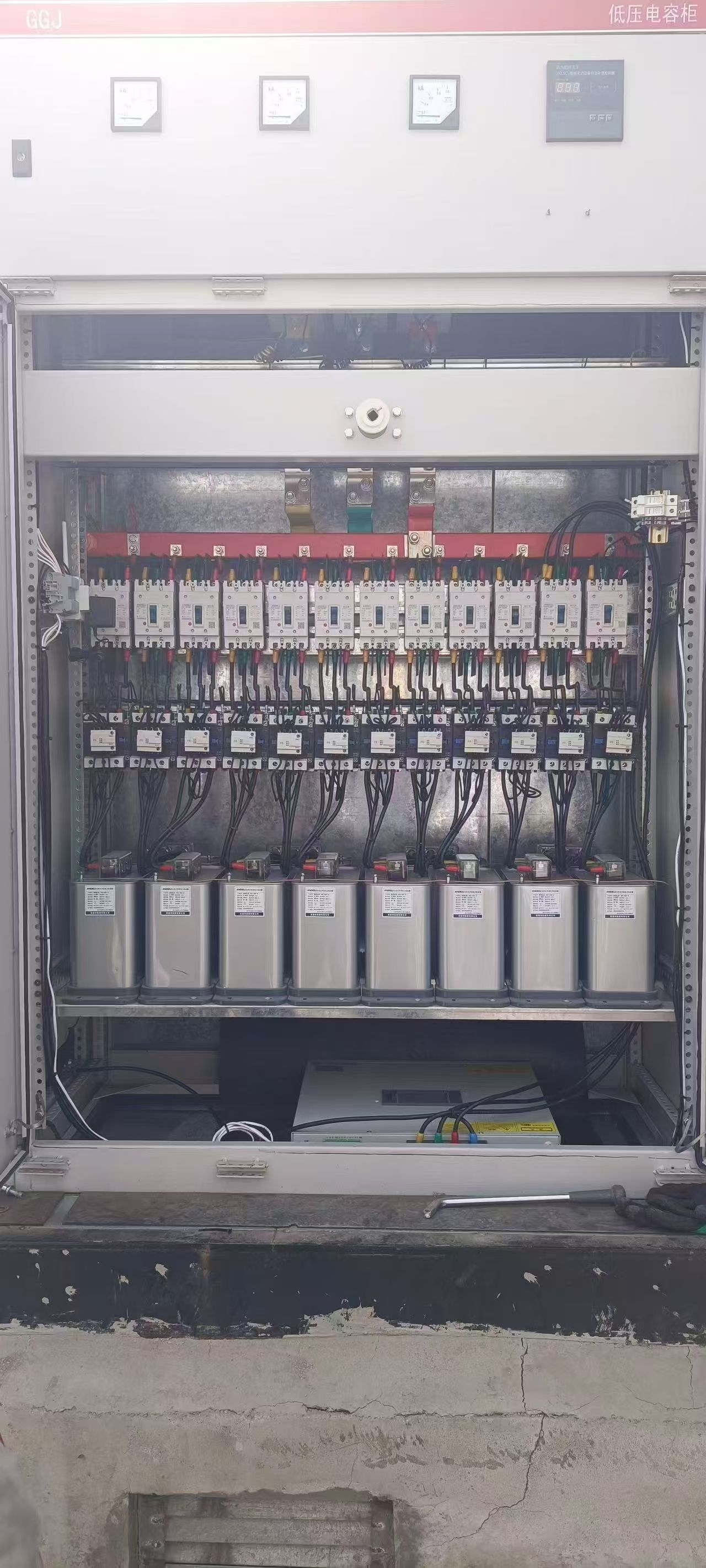

HD-70系列低压智能滤波模块系列是0.4KV低压配电网节能
、降低线损、提高功率
因数和电能质量的新一代设备。它由智能测控单元，晶闸管开关触发电路，散热系统，温控
系统，线路保护单元，电抗器，电容器组成。替代常规由智能控制器、熔丝、晶闸管开关
或机械式接触器、热继电器、电抗器、低压电力电容器、指示灯等散件在柜内和柜面由导线
连接而组成的自动装置。改变了传统装置体积庞大和笨重的结构模式，从而使新一代低压设
备具有效果更好，体积更小，安装更方便，功耗更低，质量更可靠，节约成本更多，使用更
加灵活，维护更加方便,使用寿命更长，可靠性更高的特点，适应了现代电网及矿山用电的更
高要求。
二、功能特点
功能特点
功能说明
采用纯可控硅作为主要投切器件，采用行业内*先进的过零触发电路，能真正实现电压过
过零投切
零投入,电流过零切除,无投切涌流,投切速度快，能达到20ms，大大提高了设备的耐电压,电
流冲击,功耗小,减少了常规电容器柜内80%的能耗。
三相补偿(共
补滤波模块)
实现三相补偿，三相负荷平衡时进行补偿，达到*优化的补偿效果。
自愈式低压电力电容器内置温度传感器，能够反映电容器过电压，过谐波，漏电流过大和
温度保护
环境温度过高等情况下导致电容器内部发热，实现过温度保护，超过设定温度以后自动切除
(选配)
电容器，退出运行，达到保护设备的目的。
多台联网使用时，通过时序竟争，某一台成为主控电容，其余皆为辅控电容，无须设置，
构成低压无功自动控制系统:如果个别从机故障，不进行投切动作，不影响其余工作，如果
智能网络
主机故障，其余电容再经过时序竞争，自动产生一个新的主控电容，组成一个新的系统;容
量相同的按循环投切原则,容量不同的按适补原则投切;485通讯接口,可以接入后台计算机，
进行配电综合管理。
产品标准化、模块化，取代了传统的控制器、空气开关、交流接触器、可控硅开关、热维
积木结构
电器、电抗器、电容器，将其合为一个整体，发热量小，组屏安装的时候采用积木堆积方式，
只需单体简单快速更换。
接线简单
多台电容器组屏安装，生产工时比传统模式减少60%以上，同时减少80%连接线，减少
80%的节点，柜内简洁，在使用现场快速组装，大大提高了生产效率。
产品体积小，接线简单，随着用电用户电力负荷的增加，可以随时增加容量的数量，改变
扩容方便
了常规模式因接线复杂，一成不变的局限性，适应企业发展的需要，可以分期投资。
液晶屏中文显示保护动作类型，有过压、欠压、过流、小电流等;智能式电容器具备自诊
维护方便
断功能，可以在液晶屏上反映以上故障，有利于现场故障查找。
效果显著
保障系统电压稳定合格:提高功率因数，对投入电容器进行预测，若投入过补，则不
投入，
避免无功超额而罚款;控制可靠性100%，提高配变有功出力，减少增容投资，降损节能。
三、技术指标
技术参数
指标
基本参数
电源电压
AC 380V±20%(共补电容)电压波形
正弦波。总畸变率不大于5%
取样电流
D~5A
测量频率
50Hz±5%
消耗功率
<0.5W(切除电容器时)<1W(投入电容器时)
电压
≤0.5%
电流
保护误差
≤1.0%:
温度(选配)
±I℃
时间(选配)
±0.01s
电压
0.5级
电流
0.5级
测量精度
有功功率2.0级
无功功率
2.0级
功率因数
1.0级
安全要求
满足“DL/T842-2003低压并联电容器装置使用技术条件”中对应条款要求
电容投切速度
≥20ms
无功参数
无功容量
单台≤(60) kvar
联机数量
1-32(全共补)
海拔高度
≤2500米
环境温度
-20℃+65℃
使用条件
相对湿度
40℃时20%90%
大气压力
79.5Kpa
106KPa
环境条件
周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气
体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。
控制准确率
100%
投切允许次数(额定容量)
100万次
可靠性
电容器容量运行时间衰减
参数
率(不超负荷运行)
≤1%/年
电容器容量投切衰诚率(不
超负荷运行)
≤0.1%/万次
年故障率(不超负荷运行)
0.1%
