恒电电气电能质量综合治理装置HDPQC

HDPQC

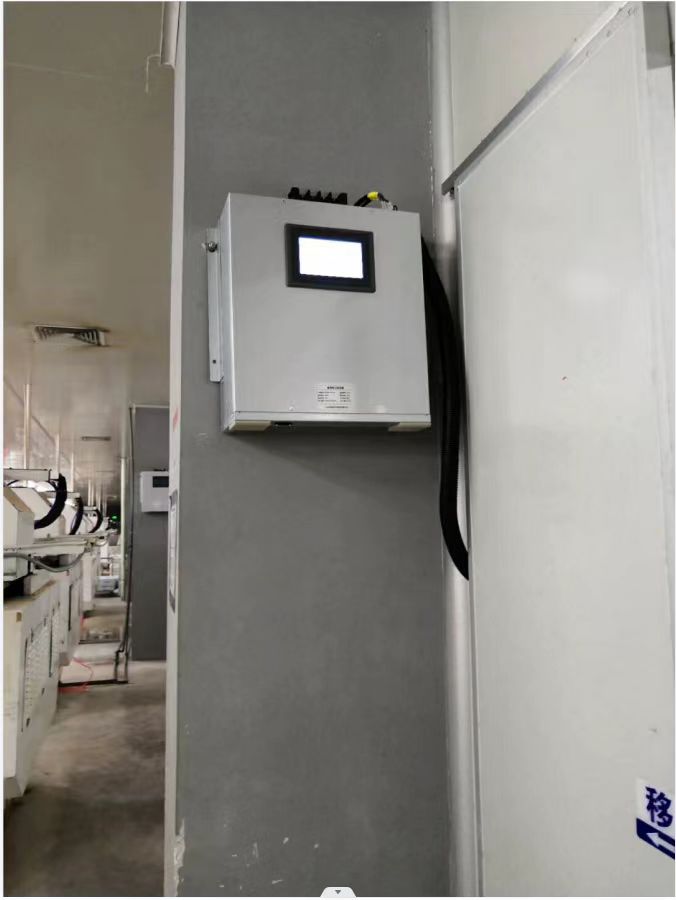

1)产品概述

Heverdin系列电能质量综合治理装置(HDPQC)与传统的TCR

为代表的SVC装置相比，HDPQC的调节速度更快，运行范围宽，面

且在采用多重化、多电平等PWM技术措施后大大减少了补偿电流

中载波频率谐波的含量。更重要的是，HDPQC使用的电抗器和电

容元件远比SVC中使用的电抗器和电容元件要小，这将大大缩小

装置的体积。我公司研发生产的HDPQC，实现对用电系统的全面

覆盖，广泛应用于不同行业和工况，根据用户的使用电压等级分

成了200V系列、400V系列、600V系列以及高压系列(见下节)等系

列。功率单元的模块化使装置容量便于扩展，模块的独立性使整

机可靠性大大提高。

2)功能原理

Heverdin系列电能质量综合泊理装置输出补偿电流根据系统

的谐波量动态准确变化，因此不会出现过补偿的问题。另外，

HDPQC内部有过载保护功能，当系统的谐波量大于滤波器容量时

，装置可以自动限制在100%额定容量输出，不会发生过载。

HDPQC根据系统电流，提取不平衡分量，三相发出与不平衡

分量大小相等相位相反的电流，将不平衡部分补偿到零，就能将

三相不平衡电流校正成三相平衡电流。

用户可以通过参数设置，使设备可以同

时具备滤除零线电流保护零线、滤除谐

各

波、动态补偿无功、补偿三相不平衡、

补偿电压跌落等功能。

技术特点

1)模块化设计，任意模块故障不会影响其它模块的正常工作，提高了整机设备

的可靠性;能实现多台直接并联运行的平滑扩容。多台扩容时采用主从控制方式;

多台模块并联时，所有模块能共用一套电流互感器。

2)可同时滤除2~50次以下的谐波电流，可根据需要设定需要13种滤波的谐波次段。当负载电流畸变率>20%

时，不低于85%;负载电流畸变率<20%时，不低于75%;无功补偿可使功率因数达到1;可校正三相电流不

平衡到完全平衡;

3)采用进口第五代IGBT，能自动根据负载的谐波电流调整输出，动态滤波。

4)采用美国XilinxFPGA控制芯片，运行速度快、可靠性高。

5]采用分层设计，粉尘雨露不会附着在电路板上。适应恶劣工况下的使用。

6]滤波、补偿无功、补偿三相不平衡可单选或多选，并可设置功能的优先次序;

7)采用滑动窗迭代DFT检测算法，计算速度快，瞬时响应时间小于0.1ms.装置补偿全响应时间小于20ms;

8)输出滤波采用LCL结构接入电网，自身的高频载波不会回馈到电网，对配电系统中其他设

备没有干扰。

9)具备完整的保护装置，包括过压、过流、过热、短路等完备保护功能，同时具备系统自诊断功能。

10)具有软启动控制回路，避免启动瞬间过大的突入电流，限制该电流在额定范围之间。

11)采用可靠的限流控制环节，当系统中的待补偿电流大于装置的额定容量时，装置能够自动限流在100%容

量输出，维持正常工作，不会出现过载烧毁等故障;

12)主电路采用三电平拓扑结构，输出波形质量高，开关损耗低;

13)模块自带4.3触摸屏，可进行参数设置、参数查看、状态查看、事件查看等操作。也可采用高清晰7英寸

触摸屏集中监控，操作方便，屏幕实时显示系统和装置运行参数，并且具有故障报警功能;
